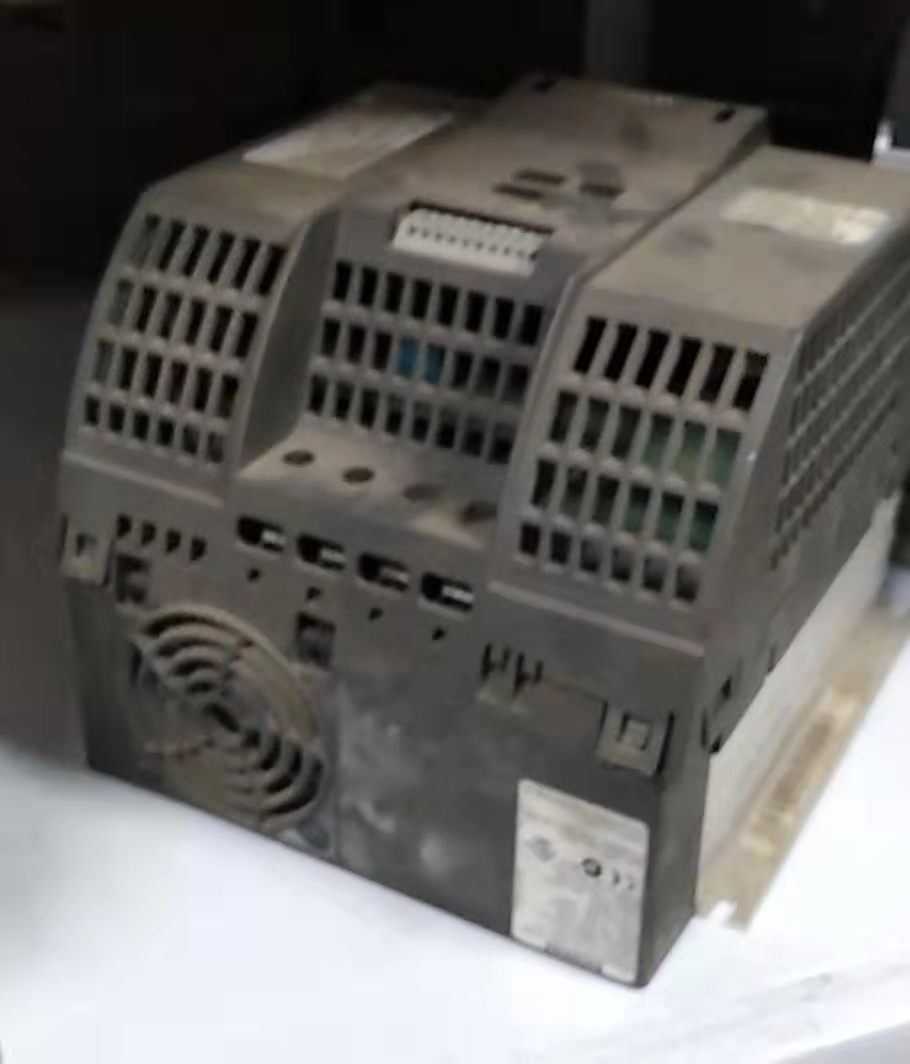

變頻器逆變器的輸出頻率

逆變器的輸出頻率或者異步電動機的速度超過規定值時，停止逆變器運轉。

其它保護

①防止失速過電流急加速時，如果異步電動跟蹤遲緩，則過電流保護電路動作，運轉就不能繼續進行 (失速)。所以，在負載電流減小之前要進行控制，抑制頻率上升或使頻率下降。對于恒速運轉中的過電流，有時也進行同樣的控制。

②防止失速再生過電壓減速時產生的再生能量使主電路直流電壓上升，為了防止再生過電壓電路保護動作，在直流電壓下降之前要進行控制，抑制頻率下降，防止不能運轉 (失速)。

通用變頻器一般為電壓型變頻器，采用交—直—交工作方式，即是輸入為交流電源，交流電壓三相整流橋整流后變?yōu)橹绷麟妷海缓笾绷麟妷航?jīng)三相橋式逆變電路變換為調壓調頻的三相交流電輸出到負載。當變頻器剛上電時，由于直流側的平波電容容量非常大，充電電流很大，通常采用一個起動電阻充電電流，常見的變頻起動兩種電路，充電完成后，控制電路通過繼電器的觸點或晶閘管將電阻短路，起動電路故障一般表現為起動電阻燒壞，變頻器報警顯示為直流母線電壓故障，一般設計者在設計變頻器的起動電路時，為了減少變頻器的體積選擇起動電阻，都選擇小一些，電阻值在10～50Ω，功率為10～50W。

當變頻器的交流輸入電源頻繁通斷時，或者旁路接觸器的觸點接觸不良時，以及旁路晶閘管的導通阻值變大時，都會導致起動電阻燒壞。如遇此情況，可購買同規格的電阻換之，同時必須找出引出電阻燒壞的原因。如果故障是由輸入側電源頻率開合引起的，必須消除這種現象才能將變頻器投入使用；如果故障是由旁路繼電器觸點或旁路晶閘管引起，則必須更換這些器件。

我廠一臺變頻器狀態正常，但調不到高速運行，經檢查，變頻器并無故障，參數設置正確，調速輸入信號正常，上電運行時測試出現變頻器直流母線電壓只有 450V左右，正常值為580～600V，再測輸入側，發現缺了一相，故障原因是輸入側的一個空氣開關的一相接觸不良造成的，為什么變頻器輸入缺相不報警仍能在低頻段工作呢?實際上變頻器缺一相輸入時，是可以工作的，多數變頻器的母線電壓下限為400V，即是當直流母線電壓降至400V以下時，變頻器才報告直流母線低電壓故障。當兩相輸入時，直流母線電壓為380*1.＝45V>400V。當變頻器不運行時，由于平波電容的作用，直流電壓也可達到正常值，新型的變頻器都是采用PWM 控制技術，調壓調頻的工作在逆變橋完成，所以在低頻段輸入缺相仍可以正常工作，但因?yàn)檩斎腚妷旱洼敵鲭妷旱?，造成異步電機轉矩低，頻率上不去。

出現這種故障顯示時，首先檢查加速時間參數是否太短，力矩提升參數是否太大，然后檢查負載是否太重。如果無這些現象，可以斷開輸出側的電流互感器和直流側的霍爾電流檢測點，復位后運行，看是否出現過流現象，如果出現的話，很可能是 1PM模塊出現故障，因?yàn)?PM模塊內含有過壓過流、欠壓、過載、過熱、缺相、短路等保護功能，而這些故障信號都是經模塊控制引腳的輸出Fn引腳傳送到微控器的，微控器接收到故障信息后，一方面封鎖脈沖輸出，另一方面將故障信息顯示在面板上，一般更換1PM模塊。

變頻器出現過壓故障，一般是雷雨天氣，由于變頻器接地措施不良使雷電串入變頻器的電源中，使變頻器直流側的電壓檢測器動作而跳閘，在這種情況下，通常只須斷開變頻器電源 1min左右，再合上電源，即可復位，另外還要對變頻器接地情況進行檢測是否符合標準要求；

另一種情況是變頻器驅動大慣性負載，就出現過壓現象，因?yàn)檫@種情況下，變頻器的減速停止屬于再生制動，在停止過程中，變頻器的輸出頻率按線性下降，而負載電機的頻率高于變頻器的輸出頻率，負載電機處于發電狀態，機械能轉化為電能，并被變頻器直流側的平波電容吸收，當這種能量足夠大時，就會產生所謂的“泵升現象”，變頻器直流側的電壓會超過直流母線的最大電壓而跳閘，對于這種故障，一是將減速時間參數設置長些（大概設置為30－60S)或增大制動電阻或增加制動單元；二是將變頻器的停止方式設置為自由停車。
