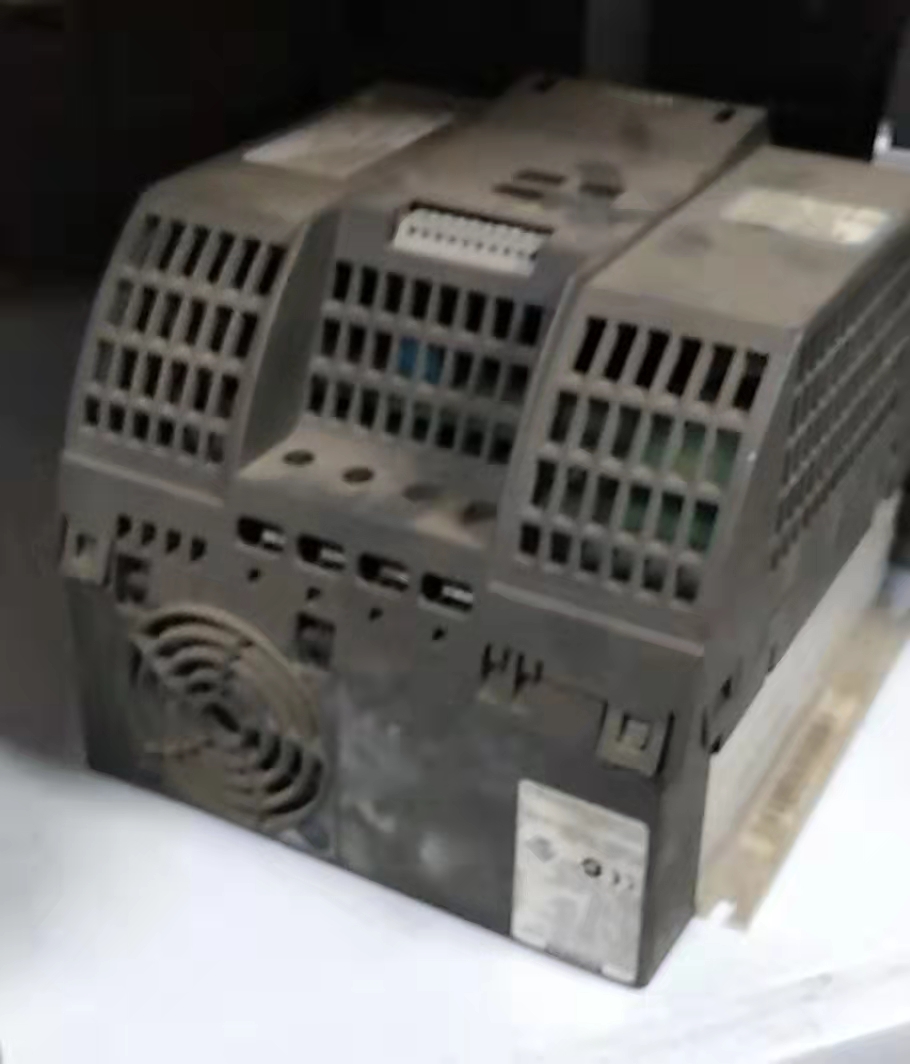

現如今，變頻器應用巳十分廣泛，它作為一種能源轉換節能設備運用于工業、交通和日常生活越來越普遍。作者所在單位是某鉛銬冶煉廣，變頻器在生產過程中使用非常頻繁，因特殊的生產環境，變頻器常會受到腐蝕性氣體、粉塵以及振動等方面的影響，極易造成變頻器誤動作及發生故障，或因沒有及時有效保養而降低變頻器的使用壽命，大大增加了生產及維修成本，變頻器日常維護與保養工作則顯得尤為重要。
1.變頻器的基本結構
變頻器作為能夠改變輸出頻率的設備，基本的結構有2整流器件部分、直流部分和逆變器件部分。
1）整流器件部分作為變頻器與三相交流電直接相連的部分，整流器件通過二極管搭成全橋整流電路實現對三相交流電的整流，把三相交流電變成直流電。
2）直流部分直流部分是變頻器的信號控制部分。整流器件把三相電變成直流電后，直流電部分取出所需的電壓，帶動驅動電路、檢側電路和CPU控制器。驅動電路用來實現逆變器件的驅動，檢測電路用來實現對溫度、電流和電壓的檢測，CPU控制器實現判斷和控制功能。
3）逆變器件部分逆變器是能把直流電變成頻率可調的交流電的器件。通過逆變器的驅動電路實現對逆變器的驅動，從變頻器輸出的電就變成了電壓為380V，頻率可謂的交流電，驅動電機完成預想的控制工作。
2.變頻器的常見放障變頻器在實際工作中常出現故障有以下幾個方面：
(1）過載故障：過載故障包括變頻過載和電機過載。
1）變頻器過載：常常由于加速時間太短、直流制動量過大或電網電壓太低等原因引起的。一般可通過延長加速時間、延長制動時間、檢查電網電壓等解決故障。
2）電機過載：由于變頻器功率過小、電機負載過重或電機所帶設備機械故障（軸承損壞或生銹），變頻器無法帶動電機。變頻器功率過小不能帶動電機，則需要更換變頻器適應電機。
(2）欠壓、過壓故障當電壓過低或過高時，變頻器的檢測器件會自動保護變頻器，變頻器會停止工作。欠壓、過壓故障主要是因為外部電源的故障引起的，也有少數故障是檢測電路損壞引起的。遇到欠壓、過壓故障時，先檢查檢測電路是否完好，然后再對外部電源進行檢查。
(3）過流故障
當電流過大時變頻器啟動過流保護，變頻器停止工作。一般可從外部電器和變頻器本身分析過流故障。
1）電機負載突變，引起沖擊過大造成過流。電機和電機電纜相間或每相對地的絕緣破壞，造成臣間或相間對地短路，因而導致過流。
2）變頻器硬件問題：A、電流互感器損壞，其現象表現為：變頻器主團路送電，當變頻器未起動時，有電流顯示且電流在變化，這樣可判斷互感器己損壞。B、主電路接口板電流、電壓檢測通道被損壞，也會出現過流?？赡茉蛴校弘娐钒迳嫌袑?dǎo)電顆粒造成電路板靜電損壞、腐蝕性物質使電路板受到腐蝕、接地不良使得電路板零件受干擾、連接插件不牢等。
3）外部電路損壞變頻器有時出現的一些問題并不是變頻器本身的問題，往往由于外圍電路故障引起變頻器不能正常使用。經過總結發現，繼電器和交流接觸器的故障占外圍電路故障大部分。在對變頻器進行故障檢查時，還要對其外圍電路進行檢查，同時也要對現場電機、泵等進行實地觀察。
